Nel settore delle costruzioni, progettare un fissaggio strutturale significa garantire che quell’elemento possa mantenere nel tempo sicurezza e prestazioni in condizioni reali di esercizio.
Ogni collegamento strutturale — dal fissaggio di una carpenteria metallica a una connessione su calcestruzzo — rappresenta un punto critico dell’intero sistema costruttivo. Un errore di valutazione in questa fase può compromettere la durabilità dell’opera e la sicurezza delle persone.
Per questo motivo, progettisti e tecnici devono saper distinguere con precisione tra carico ultimo medio, carico caratteristico, carico di progetto e resistenza ammissibile. Si tratta di concetti che rivestono ruoli molto diversi all’interno del processo di verifica.
Comprendere questa distinzione è fondamentale anche per orientarsi correttamente tra il metodo tradizionale delle tensioni ammissibili e il più moderno metodo agli stati limite, oggi riferimento principale secondo Eurocodici e normative tecniche vigenti.
Il passaggio da un approccio basato su coefficienti globali a uno fondato su coefficienti parziali ha infatti cambiato profondamente il modo di progettare gli ancoraggi strutturali: oggi la verifica non si basa più soltanto su un margine prudenziale generico, ma su un’analisi più precisa delle azioni, delle resistenze e delle incertezze associate a ciascun parametro.
In questo articolo analizziamo in modo chiaro e pratico le differenze tra questi valori, evidenziando come interpretarli correttamente e quale ruolo assumono nella progettazione strutturale. Un passaggio indispensabile per eseguire verifiche affidabili, conformi alle certificazioni ETA e coerenti con le richieste normative attuali.
Metodo agli stati limite
Il metodo agli stati limite rappresenta l’approccio moderno al dimensionamento strutturale, in cui la sicurezza si valuta tramite coefficienti parziali distinti per carichi e resistenze. Questo consente di separare le incertezze e ottenere una stima più precisa del comportamento reale della struttura.
SLU: Gli stati limite ultimi definiscono le condizioni in cui la sicurezza della struttura è compromessa. I coefficienti parziali applicati a carichi e resistenze garantiscono che la struttura possa resistere senza il collasso.
SLE: Gli stati limite di esercizio definiscono le condizioni in cui la struttura rimane sicura, ma la funzionalità può risultare ridotta. I coefficienti parziali permettono di valutare in modo mirato il comportamento della struttura, separando carichi e resistenze.
Metodo tradizionale delle tensioni ammissibili
Il metodo tradizionale valutava la sicurezza tramite un unico coefficiente globale, che riduceva la resistenza dei materiali. Tutte le incertezze — carichi, materiali e costruzione — venivano trattate insieme, senza distinguere le diverse fonti di rischio. La sicurezza era garantita se le tensioni calcolate restavano inferiori alla tensione ammissibile ridotta, ma questo approccio non rifletteva il comportamento reale dei materiali oltre il campo elastico e risultava meno preciso rispetto al metodo agli stati limite.
Carico ultimo medio

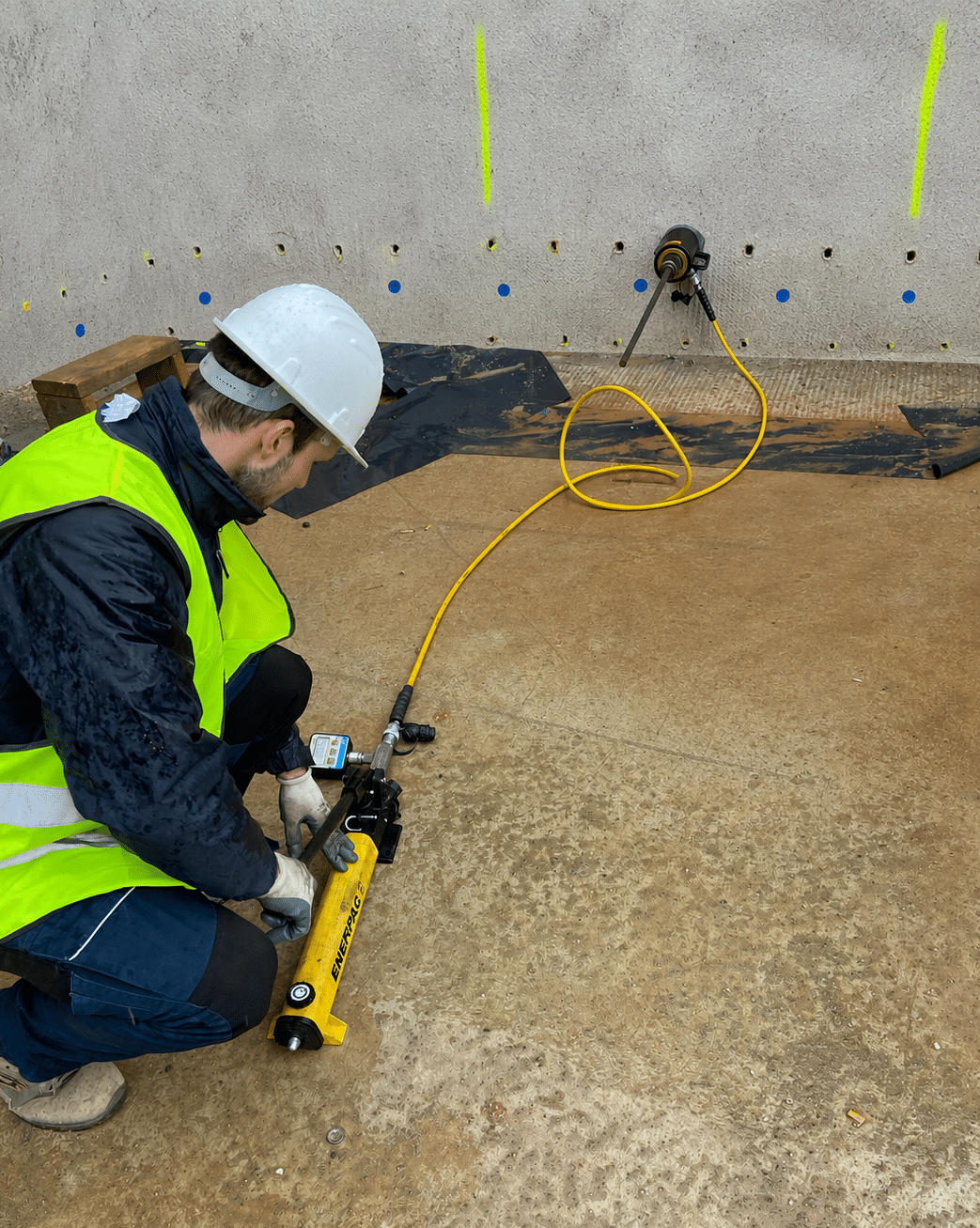

Il carico ultimo medio Ru,m è il valore medio della resistenza dell’ancorante, calcolato sperimentalmente facendo rompere diversi campioni. Si ottiene sommando tutti i valori ultimi misurati e dividendo per il numero di prove.
I valori misurati tendono a distribuirsi intorno al valore medio secondo una distribuzione gaussiana (o curva a campana), dove pochi campioni hanno resistenze molto basse o molto alte, mentre la maggior parte si concentra vicino alla media.
Il carico ultimo medio descrive il comportamento reale del sistema, tuttavia, pur conoscendo Ru,m, non possiamo usarlo direttamente in progetto, perché non tiene conto della dispersione dei dati: alcuni campioni possono rompersi a valori inferiori alla media.
Carico caratteristico
Il valore caratteristico Rk rappresenta una stima prudente della resistenza dell’ancorante, tenendo conto della sua variabilità statistica. Viene generalmente definito come il frattile inferiore della distribuzione dei valori, cioè il valore al di sotto del quale ci si aspetta che cada solo una piccola percentuale (5%) dei risultati delle prove di laboratorio.
Nella formula, Ru,m rappresenta il valore medio delle resistenze misurate, s è la deviazione standard che indica quanto i valori si discostano dalla media, e k è un coefficiente statistico legato alla quota del frattile scelta, che consente di stabilire di quanto il valore caratteristico deve discostarsi dalla media per garantire un margine prudenziale.
Il valore caratteristico dell’ancorante è riportato nella certificazione ETA del prodotto.
Carico di progetto

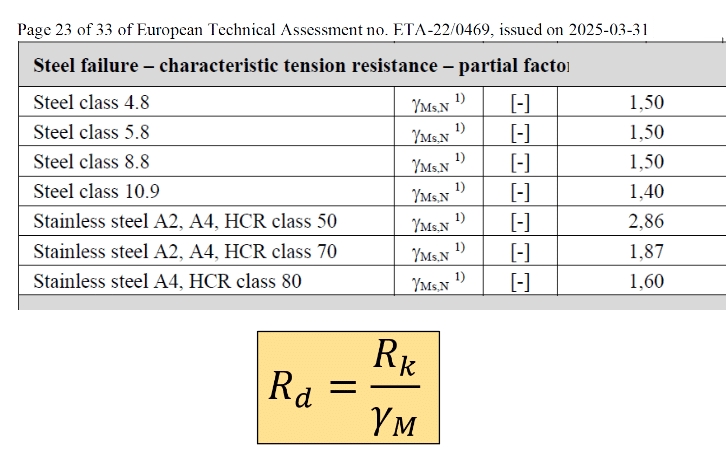

La resistenza di progetto di un ancorante si ottiene applicando al valore caratteristico Rk il coefficiente parziale di sicurezza lato materiale γM , che tiene conto delle possibili incertezze legate alle proprietà del materiale, come variabilità dei test, difetti o condizioni di lavoro reali.
I coefficienti sono definiti negli Eurocodici. Inoltre, per i prodotti con ETA (European Technical Assessment), i valori di γM sono spesso riportati anche negli Annex C della documentazione, insieme alle resistenze caratteristiche e alle prestazioni dichiarate.
Nel calcolo agli Stati Limite Ultimi (SLU), il carico di progetto viene confrontato direttamente con la resistenza di progetto Rd. La verifica consiste nell’assicurarsi che le azioni di progetto Ed non superino mai la capacità strutturale Rd:
Resistenza ammissibile
Il carico raccomandabile Frec rappresenta la resistenza effettiva dell’ancorante da confrontare con le sollecitazioni reali per garantire sicurezza e funzionamento. A partire dal valore caratteristico, si ottiene Frec
- dividendo per un coefficiente globale di sicurezza ɣ.
- Oppure, utilizzando il metodo con coefficienti parziali di sicurezza, si calcola prima la resistenza di progetto e poi Frec con ɣF=1,4.
La verifica agli Stati Limite di Esercizio (SLE) si effettua confrontando la sollecitazione reale S con il carico raccomandabile:
Se la condizione è soddisfatta, l’ancorante è sicuro in esercizio.
Conclusione
La corretta progettazione dei fissaggi strutturali dipende quindi anche dalla capacità di interpretare correttamente i valori di resistenza e applicare il metodo di verifica più adatto.
Conoscere la differenza tra carico ultimo medio, valore caratteristico, resistenza di progetto e carico raccomandabile significa evitare errori frequenti di sovradimensionamento o, peggio, di sottovalutazione del rischio strutturale.
Nel lavoro quotidiano di progettisti e tecnici, il vero obiettivo è quello di garantire che l’intero sistema di ancoraggio risponda alle condizioni reali di posa e alle prescrizioni normative.
